一、水泵節能技術改造項目案例

某公司電爐循環冷卻水泵系統節能技術改造項目

二、用能單位

某公司位于湖北省黃石市，具有年產特殊鋼300萬噸、鋼材280萬噸的綜合生產能力。可以向石油、化工、汽車、電力、煤炭、機械制造、鐵路運輸?shù)刃袠I(yè)和航海、航空等領域提供服務。是我國齒輪鋼、軸承鋼、彈簧鋼、工模具鋼和高精度中厚壁無縫鋼管等品種的生產基地。

三、案例內容

1.水泵改造技術原理

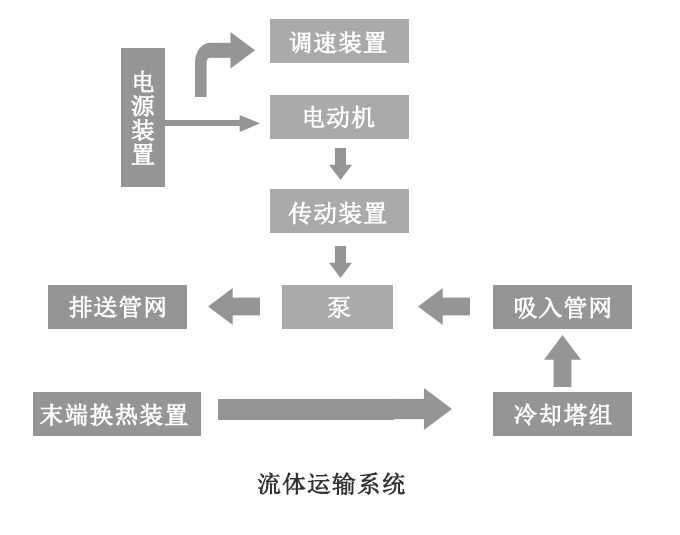

流體輸送系統包括傳動和傳動控制、泵、熱交換系統（交換器和冷卻塔）以及輸送管網等構成，如下圖所示：

造成流體輸送高能耗的原因分析

（1）設計方面：設計時水泵與電機設計效率偏低而且工藝比較落后，選型偏差比較大，會造成水泵嚴重偏離較高工況點運行。

（2）施工方面：管路設計和施工不太合理、導致局部阻力出現偏高，揚程的損耗會有所增加，系統不可以根據需求進行科學調度來增加損耗，運行維護管理不當沒有進行設備更換，內部泄露損耗會增加。

（3）設備維護方面：改變工況運行，利用閥門節流進行調節，來增加揚程的損耗。系統不可以根據需求進行科學調度來增加損耗，運行維護管理不當沒有對配件進行更換會增加內部泄露的損耗。

結合流體泵送系統的構成對水系統做出以下節能方案：

（1）傳動裝置進行優化節能，利用更換高效節能水泵電機。

（2）控制裝置優化節能，利用變頻控制和永磁傳動控制來減少傳輸控制能量損失。

（3）水泵系統優化節能，利用更換高效節能水泵。

（4）管網優化節能，進行泵送管網改造和增加整流裝置來提高傳輸效率。

2.改造具體內容

（1）改造泵型式和技術參數。

表1 改造前泵型式和技術參數
序號	名稱	8號電爐5組冷水泵2號
1	泵型式	單級雙吸臥式泵	單級雙吸臥式泵
2	泵型號	RCCS300-Y50	RCCS500-Y45（Ⅰ）
3	數量（臺）	1	2
4	流量（m3/h）	820	1850
5	揚程	≈40	≈64
6	轉速（r/min）	1480	990
7	軸功率（kW）	102	370
8	電機輸入功率（kW）	110	395
9	機組效率（%）	81	81.6
10	必需氣蝕余量	4	5
11	泵殼	HT200	HT200
12	轉子部件	靜平衡G6.3	靜平衡G6.3
13	軸	40Gr	40Gr
14	軸密封型式	機械密封	機械密封
15	軸承型式	滾動	滾動
16	高效穩流裝置	RCCH300BIF	RCCH500BIF

（2）相關設備材質。

表2 相關設備材質
序號	零件名稱	材料名稱	標準代號
1	高效輸送葉輪	ZG230-450	GB2100
2	泵軸	40Cr	GB3007-88
3	密封環	HT200	GB2100
4	機械密封軸套	2Cr13	GB3007-88
5	微型渦流增效器	2Cr13	GB3007-88
6	穩流裝置殼體	ZG230-450	GB2100
7	穩流裝置調節盤	1Cr18Ni9	GB3007-88
8	穩流裝置導葉片	1Cr18Ni9	GB3007-88

3.水泵改造實施情況

電爐水泵改造情況見表3和表4。

表3 技改前設備實測數據

系統名稱

裝置名稱

額定流量（m3/h）

額定揚程

額定功率（kW）

額定電流（A）

電壓（V）

實際電流（A）

實測流量（m3/h）

需要流量（m3/h）

實測壓力（MPa）

需要壓力（MPa）

泵使用情況

8號電爐泵房

5組泵

1170

85

280

33.5

6000

16

747

800

0.39（總管壓力）

0.39（總管壓力）

一用一備

8組泵2號、3號

1746

74

560

65.8

6000

57/45

3600

3500～3700

0.61（ 出口壓力）

0.61（ 出口壓力）

二用一備

表4 節能技改效益分析
項目                  參數			功率（kW）	流量（m3/h）	揚程	數量（臺）	年節約電量（kW·h）	節電率（%）
8號電爐水泵房	5組泵	技改前	136.34	747	39	1	208637	19.32
		技改后	110	820	40	1
	8組泵	技改前	509/405	1800	60	2	1536480	21.2
		技改后	360	1850	61	2

四、項目年節能量以及節能效益

1.年節能量

（1）改造前后系統（設備）用能情況和主要參數。

表5 改造前后系統（設備）用能情況和主要參數
系統名稱	裝置名稱	技改前				實測			技改后			測算
		額定功率	額定電壓	額定電流	功率因素	流量	總管壓力	電流	需要流量	需要壓力	運行功率	節電量	節能率
		kW	kV	A	cosΦ	m3/h	Mpa	A	m3/h	Mpa	kW	kW·h	%
電爐	5組冷水泵2號	280	6	33.5	0.85	747	0.39	17	800	0.4	110	358205	28.23
	8組冷水泵2號	560	6	65.8	0.85	2900	0.62	43	3700	0.62	395	2786414	30.81
	8組冷水泵3號	560	6	65.8	0.85	——	——	45	——	——	395	——	——

（2）節能量計算方法電爐水泵在2021年4月底改造成功，二組泵改造完成后投入生產連續運行一個多月。改造后生產設備運行良好，性能參數等各項指標穩定，設備用電好顯著降低，并且消除了改造前水泵振動和噪聲大的情況，水泵節能改造取得了不錯的效果。

節電率計算方式：

P節=（技改前電單耗-技改后結算期內電單耗）/技改前電單耗；

技改后的電單耗計算方法：

電單耗=電的消耗量/運行水量；

節電效益=月用水量×改造前電單耗×當月節電率×電價。

（3）水泵改造節能量

項目節能量只用電節約所產生的直接節能效果。

項目實時了7個月，8組泵總耗電量是3888756kW?h，總產水量是17567070t，技改前的電單耗是0.3086kW?h/t。年節能量是989噸標準煤。

2.年節能效益

項目實時7個月，電價是0.6元/kW?h，節能效益：

節電效益=節電量×電價

=（1532441.80+215809.02）×0.6/1000萬元

=104.9萬元；

年節能效益為183萬元。
